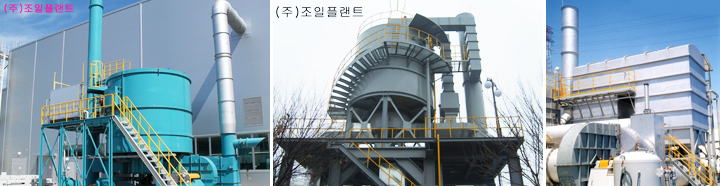

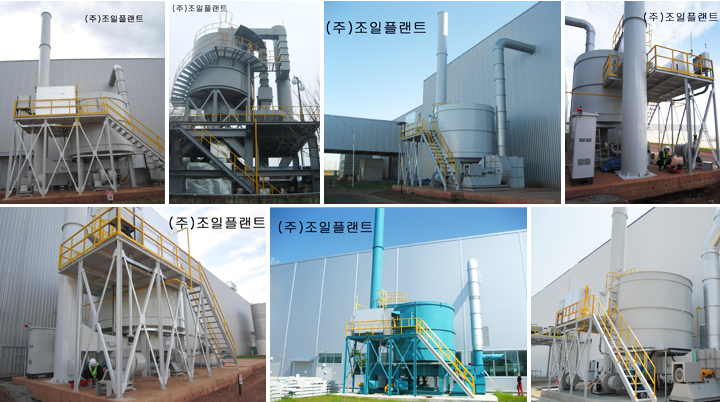

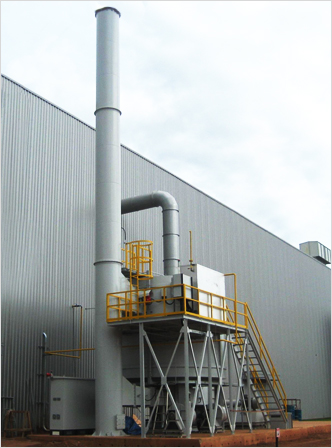

RTO (축열식 소각시스템)

개요
축열식 연소설비는 기본적으로 VOC물질이 연소에 의한 최적의 분해효율을 얻는 것이 가장 중요하며, 유지관리비 측면에서도 연료소비량의 최소화를 유지하기 위해 높은 열회수 효율을 얻는 것도 중요하다.
연소설비 형태는 2-Chamber TYPE이 유용하며 분해효율은 95%를 유지하고, 열회수 효율도 95% 이상을 유지할 수 있다. 그러나 유입가스의 흐름을 전환하기 위하여 댐퍼의 개폐가 동시에 이루어져야 하므로 그 순간에 일부 미처리된 가스가 배출구쪽으로 LEAK되면서 연소에 의하여 얻을 수 있는 99.99%의 제거효율에 미치지 못하고 95%정도의 효율을 보이고 있는 것이다.

이에 대한 개선방식으로 축열재 Chamber를 1개 더 추가한3-Chamber TYPE의 연소설비가 99.9%이상의 분해효율을 얻을 수 있다.
그러나 비용이 그만큼 상승하므로 적용가스의 유입농도, 배출농도의 목표 값 및 설비투자비등을 감안하여 적절한 형태의 연소설비를 선정하여 사용하는 것이 좋으며 당사에서는 Rotary 1-Can RTO를 개발하여 수년전부터 상용 공급하고 있으며 99% 이상의 분해효율 및 설비투자비를 절감하고 운전 및 유지관리가 용이해서 3-Chamber RTO의 단점을 보완하게 되었다.
특징
■ 12단으로 분할된 래치기어 TYPE의 구동장치 사용으로 입, 출구가스를 정확하게 분배처리하여 99%이상의 제거효율을 보장한다.
■ 열회수율이 높다.(95% 이상)
■ 점착성 유기가스로 인한 BED하부 오염을 방지하기 위한 Bake-OUT 기능이 있다.
■ Simple한 크랭크로드 형식의 회정형구동 장치를 설치하여 장치의 고장이 없으며 격실별 정확한 이동 및 가스의 leak가 없고 유지관리가 용이하다.
■ 연속운전으로 연소가스의 흐름이 원만하여 2-Chamber 형식의 맥동현상이 없으며 배출가스의 농도가 일정하다.
■ 3 Chamber Type 보다 Dead Space가 적어 연료소비량이 낮다.(3 Chamber ; 약 30%, 1 Cna ; 약 17%)
■ 표면온도가 입구 가스온도보다 높아 결로 및 저온 부식이 없다.
■ HoneyComb TYPE의 축열재 사용으로 압력손실이 낮고 장치규모가 소형으로 설치 부지면적이 적다.
■ PURGE용 가스는 처리된 배출가스를 재이용할 수 있다.
RTO적용분야
필름제조, 석유화학, 도장, 페인팅부스, 자동차, 반도체 등 휘발성유기화합물질 취급 및 발생 전사업장.
